簡易埋設型ループセンサーPSS-100

   コイルは電線を1巻するだけ  (特許取得済み)






   在車検知専用
1セット20台で販売


ループコイル(電線)の埋設

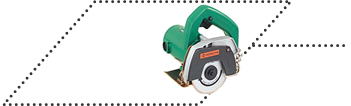

電線が1本入る程度に路面をカット

コイルサイズは1m角程度。
コイルの形にゆがみがあってもかまいません。
電線が1本入る深さ(15mm程度)
浅く細いカットで済みます。
残土もほとんど出ません。

カットした溝に電線をはめます

電線を溝にはめたら簡単固定。
コーキングガンで樹脂モルタルなどを充填。
電線を1回這わせるだけで簡単!

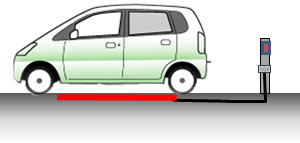

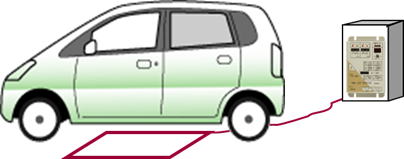

車両検知器に接続

コイルから伸びた電線は地表に出た所から撚り合わせ、
ロック装置内の検知器に接続します。
1巻で済むので少ない電線で済みます。
また、カットが浅いためコイルの移設や撤去も簡単。

ロックレス駐車場にも

カメラによるナンバー読取など、ロック装置を使わない駐車場でも課金の為に検知が必要になります。
簡易埋設で経費節減を図ることが出来ます。
費用を抑えることから、課金しない駐車場でも使用されます。

戻る



通信タイプ

ロックレス駐車場にも

S1タイプは通信機能を備えています。
精算機からパソコンなどへデータ通信します。
遠隔操作が可能になります。
コインパークなどの課金式個別駐車場で、精算機などと通信することでリアルタイムな情報を得ることが出来ます。
通常タイプと同じサイズで、同様に簡易埋設が可能です。

ロックレス駐車場にも

大きさ : カードサイズ(手に乗るサイズ)
厚さ  : 28mm
重さ  : 約70g

ロック板内に収納できます。
側面表示でメンテナンス性もUP


仕様


品名 ループコイル式車両検知器
型番 PSS-100
検知方式 位相角変化検出方式
検知対象 在車専用(コインパーキングおよび車室管理)
入力電圧 DC12Vまたは24V
入力電流 DC24V時 0.1A
出力方式 リレー C、NO出力  (NC出力の使用も可能です)
出力チャンネル数 1チャンネル(1車室)
外形 28 (D)×107(W)×56 (H) mm
重量 約70g

ループコイル条件
電線 耐候性のよい電線
線径 0.3sq〜2.0sq
巻数 1回
サイズ 1m角程度

戻る
